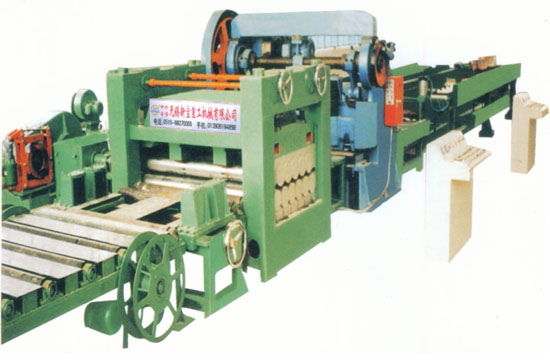

热轧板开卷-矫平-剪切-码堆线
该系列生产线用于将不用规格的热轧中厚板(1.0mm~20mm)卷料,经过开卷,矫平,剪切成为所需长度的平整板材。
该生产线主要由上料台车,双支撑开卷机,液压铲头压引机构,初平机,精平机,剪切机,升降台,码垛架,传动系统等组成,同时在各机之间有摆动式中间板,纠偏装置等。
型号 名称 |
3×1600 |
6×1600 |
8×2000 |
10×2000 |
12×2000 |
16×2000 |
20×2000 |
可加工板厚(mm) |
0.5-3 |
1-6 |
2-8 |
3-10 |
4-12 |
5-16 |
6-20 |
可加工板宽(mm) |
1600 |
1600 |
2000 |
2000 |
2000 |
2000 |
2000 |
长度范围(mm) |
1000-4000 |
1000-6000 |
1000-8000 |
1000-10000 |
1000-12000 |
1000-12000 |
1000-12000 |
剪切长度精度(mm) |
±0.5 |
±0.5 |
±1 |
±1 |
±1 |
±1 |
±1 |
矫平辊数量 |
15 |
13 |
13 |
11 |
11 |
9 |
9 |
